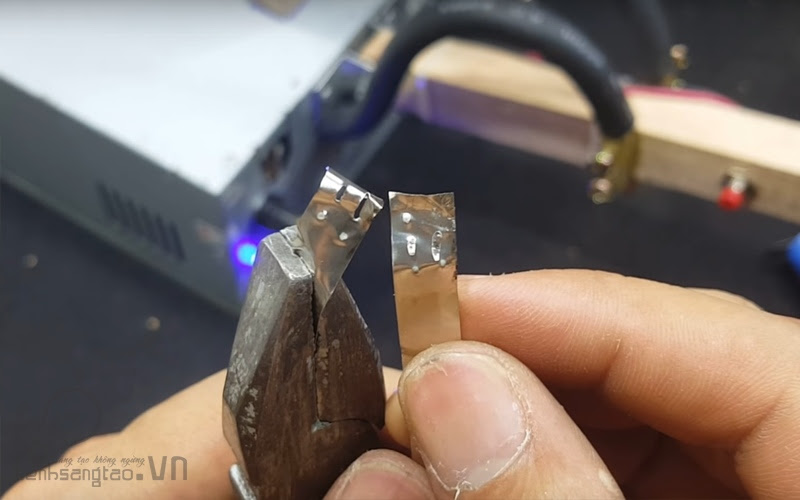

Hướng dẫn chế máy hàn cell pin , hàn điểm mini

Chào mừng các bạn đến với kenhsangtao.vn

Hôm nay chúng ta sẽ làm máy hàn cell pin từ biến áp lò vi sóng cũ này .

Công suất của biến áp này là 800W . Mình mua 150.000vnđ . Các bạn có thể mua 100 đến 200 tùy độ " chém " của các chỗ :) .

Các bạn tận dụng nguồn PC hỏng để làm vỏ cho nó . Các bạn có thể hỏi mua chúng ở các tiệm sửa chữa máy tính hay các quán đồng nát .

Mạch timer đẻ chỉnh độ trễ , độ nhảy của relay đóng cắt điện máy hàn . chúng ta cần hàn nhanh hay hàn chậm thì sẽ chỉnh các biến áp trên thân mạch . Mạch này khoảng 80 đến 100 thôi

Mạch này là mạch chế

Mạch này sử dụng rất đơn giản thôi . Chúng ta cấp nguồn 12volt vào , còn 1 dây để ngắt điện 220 volt

Nút nhấn để ấn khỏi động mạch , sau 1 thời gian ( dài hay ngắn tùy theo bạn chỉnh núm vặn triết áp ) mạch sẽ cắt điện 220volt

Mình cần thêm 1 cục sạc 12 volt tối thiểu 0.5Ah để làm nguồn nuôi cho mạch timer

Tiếp đến là chiếc domino nhựa này để lát nữa chúng ta kẹp chúng với dây hàn

Dây đồng 25mm các bạn có thể mua chúng ở tiệm bán đồ hàn , như máy hàn hồ quang ( dây lửa của máy hàn hồ quang ) Giá của nó rơi vào khoảng 50.000vnđ /1m

Ok , nguyên liệu đã đủ chúng ta bắt tay vào chế biến nào . Xem có ra cơm cháo gì không ? :v

Đầu tiên chúng ta mổ nguồn PC máy tính ra , xoáy 4 ốc vít 4 góc

Tháo ốc vít bắt giữa main và vỏ

Moi ruột em nó ra thôi . chúng ta ko cần đến phần ruột này

Chúng ta chỉ giữ lại phần vỏ thôi

Phần vỏ này vừa vặn với chiếc biến áp của chúng ta

Đánh dấu các điểm cần khoan lỗ

Tạm gác qua phần vỏ .Chúng ta xử lý cái biến áp này đã . Cuộn dưới là cuộn sơ cấp 220volt nó sẽ có 2 đầu ra

Phía trên là cuộn thứ cấp , chúng ta sẽ đục bò chúng đi

Các bạn sử dụng gì để xủ lý tùy các bạn , ở đây mình dùng cây đục cho nó chuyên nghiệp :)

Các bạn chú ý đục vào các điểm như hình dưới

Sau 1 thời gian hì hục đục đục đẽo đẽo nó được ntn đây các bạn .

Vẫn chưa xong đâu , em nó cứng đầu lắm . Cứng đầu thì chúng ta cần phải tìm cái gì đầu cứng thì nó mới chịu nghe :)

Lại hì hục tiếp nào

Sắp có thành quả rồi . " sắp ra rồi !!!!!!!!!!!!!"

Và đây là kết quả của sự nỗ lực

Chúng ta xỏ cáp đồng xuyên qua 2 lỗ để làm dây thứ cấp cho máy hàn .

Các bạn làm đúng như hình bên dưới nhé , Khi xỏ gì lực 1 chút đẻ chúng được gọn và chặt hơn

Để dây dài ra khoảng 1 gang tay các bạn nhé

Bây giờ chúng ta khoan lỗ để gắn biến áp

Tạo 2 lỗ để luồn 2 dây thứ cấp máy hàn cell . Chúng ta dùng bút để đánh dấu các vị trí cần đục lỗ

Dùng kìm cắt các mắt lưới

Dùng doa kim loại doa qua cho đỡ sắc các cạnh viền

Cho máy biến áp vào cố định chúng thôi nào

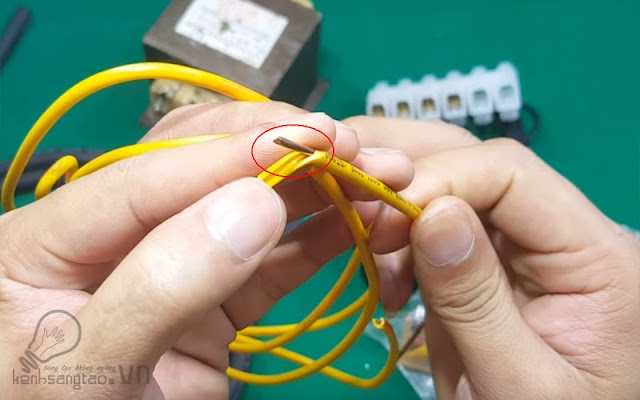

Các đấu nối các thiết bị với nhau như sơ đồ bên dưới các bạn chú ý lắp cho đúng nhé !

Đánh dấu vị trí triết áp điều chỉnh thời gian của mạch timer .

Khoan lỗ

Chúng ta dùng 1 ít băng cách điện(( băng keo thủy tinh ) để dán nên mặt phía sau của mạch timer tránh tình trạng mas điện ra vỏ và biến áp .

Tạo lỗ và lắp led báo trạng thái mạch timer

Dùng kìm xoáy thật chặt triết áp cố định lên vỏ

Lắp thêm núm vặn triết áp để điều chỉnh cho dễ và đẹp hơn

Ảnh dưới vị trí lắp công tắc ON OFF màu đỏ lúc đầu là cái Jack cấp nguồn chúng ta gỡ bỏ chúng đi .Lắp loại công tắc có đèn có kích thước vừa vị trí đó

Tiếp theo bây giờ đến phần nguồn . Nếu lắp cả cục nguồn 12 volt vào hộp nguồn máy tính sẽ không đủ diện tích . Nên ở đây mình sẽ xử lý nó lại 1 chút bằng cách cắt bỏ phần chân cắm nguồn của nó
